পণ্যের বিবরণ:
|
| পোর্ট সাইজ: | 5.08 মিমি | আবাসনের উপাদান: | সিলিকন |
|---|---|---|---|
| সর্বোচ্চ অপারেটিং তাপমাত্রা: | + 85 সে | ন্যূনতম অপারেটিং তাপমাত্রা: | -25 গ |
| বিশেষভাবে তুলে ধরা: | AWM3000 ভর বায়ু প্রবাহ সেন্সর,ভর বায়ু প্রবাহ সেন্সর AMW3303V,N2 গ্যাস প্রবাহ সেন্সর |
||

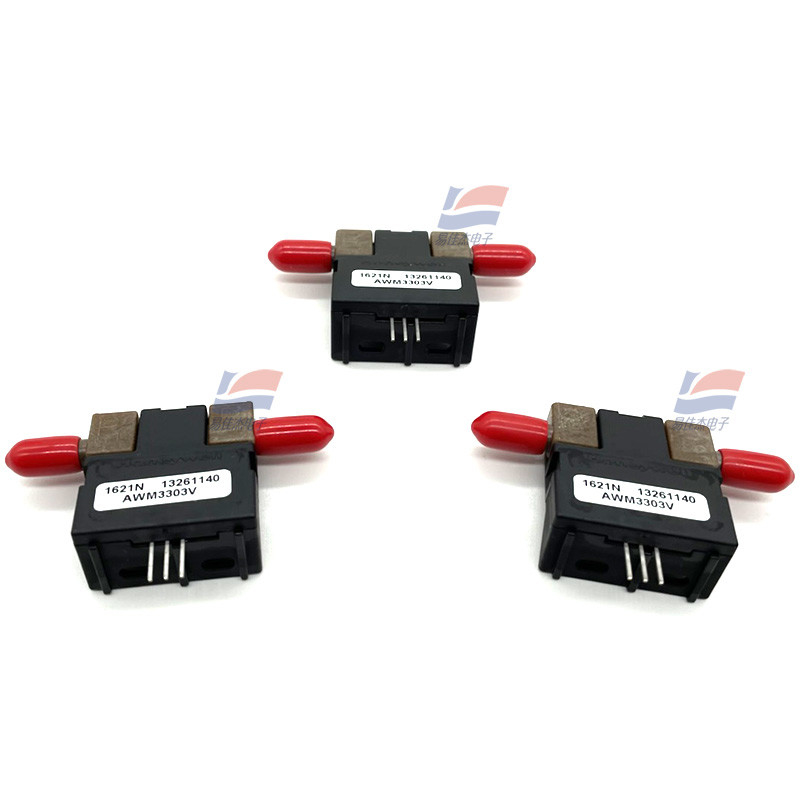

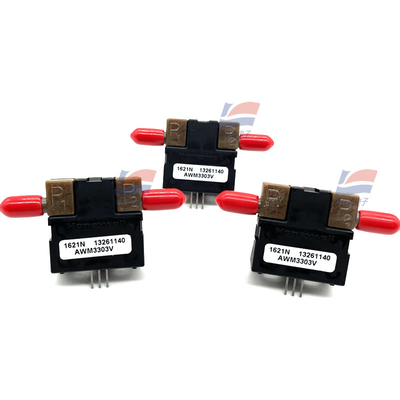

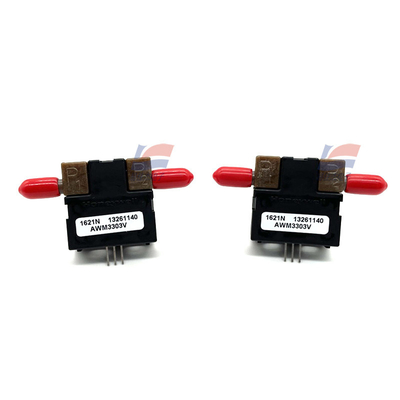

AMW3303V গ্যাস ভর বায়ু প্রবাহ সেন্সর 3 পিন হিটার নিয়ন্ত্রণ সার্কিট
বৈশিষ্ট্য
* উন্নত সেন্সর বিনিময়যোগ্যতার জন্য লেজার ট্রিম করা হয়েছে * 1.0 SLPM পর্যন্ত প্রবাহ সংবেদন * নিম্ন ডিফারেনশিয়াল চাপ সংবেদন
AWM2000 সিরিজের মতো, ডুয়াল হুইটস্টোন ব্রিজগুলি বায়ু প্রবাহ পরিমাপ নিয়ন্ত্রণ করে। AWM3000 সিরিজটি পরিবর্ধিত হয়; অতএব,এটি লাভ বৃদ্ধি এবং সেন্সর আউটপুট ভোল্টেজ অফসেট চালু করতে ব্যবহার করা যেতে পারেচিত্র 3 এর স্কিমটি সেন্সর বোর্ডে অ্যাম্প্লিফাইং সার্কিট্রি দেখায়।হিটার কন্ট্রোল সার্কিট (চিত্র ১ দেখুন) এবং সেন্সিং ব্রিজ সাপ্লাই সার্কিট (চিত্র ২ দেখুন) প্যাকেজটিতে রয়েছে
ডেটা শীটঃ
| প্রোডাক্ট বিভাগ | প্রবাহ সেন্সর |
| প্রকার | ভর বায়ু প্রবাহ সেন্সর |
| এর জন্য ব্যবহৃত হয় | শুকনো গ্যাস |
| পরিসীমা | +/- ১ লিটার/মিনিট |
| সঠিকতা | ১% |
| ওয়ার্কিং পাওয়ার সাপ্লাই ভোল্টেজ | ৮ ভোল্ট থেকে ১৫ ভোল্ট |
নোটঃ
1সিগন্যাল কন্ডিশন সার্কিটের জন্য প্রাথমিক উষ্ণ সময় সর্বোচ্চ ১ মিনিট।
2. আউটপুট ভোল্টেজ সরবরাহ ভোল্টেজের সাথে সম্পর্কিত।
3. ডিফারেনশিয়াল চাপ সনাক্ত করার সময় তাপমাত্রা পরিবর্তন তাপমাত্রার উপর গ্যাসের ঘনত্বের পরিবর্তনের সাথে সম্পর্কিত।
4. আউটপুট লোড VOUT থেকে GND (বর্তমান ডুবে যাওয়া) সংযুক্ত।
5ক্ষতি প্রতিরোধের জন্য সর্বাধিক অনুমোদিত প্রবাহ পরিবর্তন হারঃ 5.0 SLPM/1.0 সেকেন্ড।
* ডিফারেনশিয়াল চাপ সেন্সরগুলিতে একটি 5 মাইক্রন ফিল্টার ব্যবহার করা উচিত।
