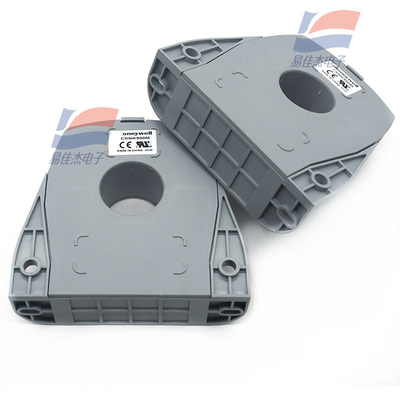

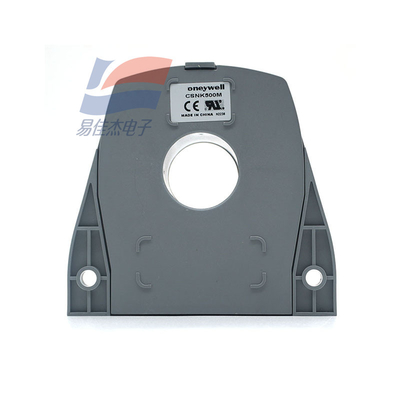

CSNK500M ইলেকট্রনিক মেজারিং ইন্সট্রুমেন্ট ±1200A ক্লোজড-লুপ কারেন্ট সেন্সর সনাক্ত করে

বৈশিষ্ট্য:

CSNK500M ক্লোজড-লুপ কারেন্ট সেন্সর চৌম্বকীয় ক্ষতিপূরণ নীতির উপর ভিত্তি করে।প্রাথমিক এবং মাধ্যমিক সার্কিটের মধ্যে বৈদ্যুতিক প্রান্ত ডিসি, এসি এবং পালস কারেন্ট পরিমাপ করতে পারে।

1. বৈদ্যুতিক পরামিতি

রেট করা বর্তমান: 500A.t rms(রেট)

পরিমাপ পরিসীমা: 0~±1200A.t (একটানা বর্তমান)

: 0~±127**.t(AC পিক কারেন্ট)

প্রতিরোধের পরিমাপ করুন (70°C এ): Rm min Rm সর্বোচ্চ

±15V সহ, ±500A.t সর্বোচ্চ: 0ohm 75ohm

±1000A.t সর্বোচ্চ: 0ohm 10ohm

সঙ্গে ±18V, ±500A.t সর্বোচ্চ: 0ohm 100ohm

at±127**.t সর্বোচ্চ: 0ohm 5ohm

এনালগ আউটপুট কারেন্ট (500A এ): 100mA

মোড়ের অনুপাত: 1/5000

** * (25°C): ±0.50%ln এর চেয়ে ভালো

সরবরাহ ভোল্টেজ: ±15~18VDC(±5%)

প্রাথমিক সেকেন্ডারি প্রান্ত: 6KVrms/50KHz/ 1মিনিট

2. সেক্স-ডাইনামিক প্যারামিটার

শূন্য অফসেট কারেন্ট (25°C): ±0.20mA এর চেয়ে ভালো

ভারসাম্যহীন বর্তমান তাপমাত্রা প্রবাহ (0~70°C): ±0.30mA এর চেয়ে ভালো

রৈখিকতা: ±0.10% এর চেয়ে ভাল

প্রতিক্রিয়া সময়: 1μs এর চেয়ে ভাল

ব্যান্ড প্রস্থ: DC~100 KHz

dl/dT অনুসরণ করে: 100A/μs এর চেয়ে ভালো

3. প্রযুক্তিগত সূচক

অপারেটিং তাপমাত্রা পরিসীমা: -40 ~ 85 ডিগ্রি সেলসিয়াস

স্টোরেজ তাপমাত্রা পরিসীমা: -40 ~ 90 ° সে

বিদ্যুৎ খরচ বর্তমান: 20mA প্লাস আউটপুট বর্তমান

মাধ্যমিক অভ্যন্তরীণ প্রতিরোধ (+70°C): 50Ω

সেন্সর হাউজিং: প্রান্ত সহ প্লাস্টিকের হাউজিং

ইনস্টলেশন ফর্ম: 4-পিন সংযোগকারী

স্পেসিফিকেশন:
